衡阳100kg/1g开关量控制信号电子秤

衡阳100kg/1g开关量控制信号电子秤

品牌：巨天
型号：JWS-A8E

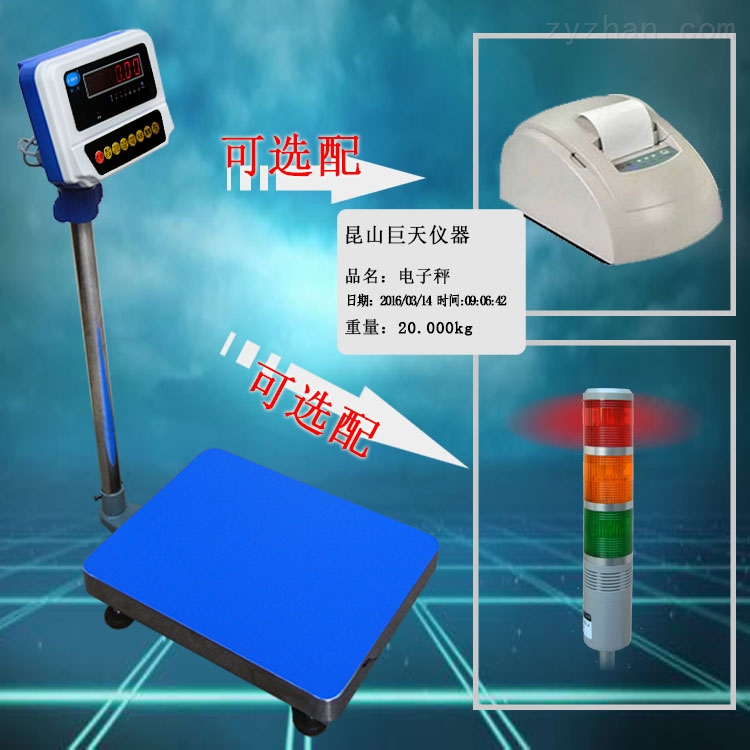

巨天在称量性能、外观设计、秤重应用功能中不断进取，巨天系列具有RS-232、RS485电脑串行接口（可选） 、可外连接不干胶打印机（任意设定打印格式）、微型打印机、三色报警灯、分值保持功能、直通窗口、I/O信号输出等强大功能可选，可根据客户需求定制。
衡阳100kg/1g开关量控制信号电子秤

产品说明：
● kg<>lb(千克/磅)单位转换
● 预扣皮重功能
● 内置上下限重量报警功能
● 重量累加功能
● 6V/4Ah铅酸充电电池或交流220VAC供电
● 软件自动校正
● 6位LED红字显示
● 不锈钢秤盘

基本维修操作！

    因为是新买的电子秤，可能是设置方面的问题。大多数新秤都会有保护螺丝的。主要是运输中对电子秤的保护。保护电子秤的传感器不被损坏。拆掉就可以啦！具体方法如图

1.拿起秤盘如下图

2.  会看到电子秤在秤架和传感器中间有几个镙丝，一般是每个角上有一个，共有四个，这四个镙丝叫保护镙丝，是为了在运输途中使传感器免受损伤。

3.将防止运输过程中保护电子秤传感器的保护螺丝卸下或者拧到底，使秤架和保护镙丝之间有些空隙。

一般遇到的像这种问题比较多。如果不是这个问题的话，或者卖家根本就没有装保护螺丝，那就有可能是在运输中损坏了。一般损坏的地方有。

电子秤仪表，如果能正常显示一般没有问题。

电子秤传感器，如果称重数据总是不固定，和实际的重量差距很大，那有可能是坏了。

电子秤秤体， 如果称重数据差的不多的话，那也有可能是秤架变形了。

电子秤的四只脚一定要调平，不能超载。

  昆山市巨天仪器设备有限公司于2005年成立于江苏省昆山市，是一家专业从事电子衡器，自动化称重设备，集研发、生产、销售、服务为一体的企业，可按照客户的要求进行相关非标设备的研发与制造，为顾客提供zui为满意的产品。主营品牌樱花电子秤、英展电子秤、钰恒电子秤等品牌。

公司主营产品：

中国台湾樱花电子秤、厦门钰恒电子秤、上海英展电子秤、台衡惠尔邦电子秤等

自动保存记录电子秤 安全防爆电子秤 标签条码打印电子秤  上下限报警功能电子秤  计重电子台秤 计数电子台秤  计重电子桌秤 计数电子桌秤  搬运叉车电子秤  地磅称重传感器 卡车汽车过磅秤 高精密电子天平 分析电子天平 直视电子吊秤 无线电子吊秤 电子台秤称重仪表 地磅称重显示器 标签打印纸 微型打印纸  电子秤电池

第二十一届中国（上海）零售业博览会取得圆满落幕

2016年3月9日，第二十一届中国（上海）零售业博览会在上海国家会展中心盛大开幕，巨天的摊位号是A0178。展会的规模国家会展项目总建筑面积147万平方米，拥有40万平方米的室内展厅和10万平方米的室外展场，配套15万平方米商业中心、18万平方米办公设施和6万平方米五星级。 巨天展出智能称重类相关产品，产品具有系统稳定、高效能、低成本的优势， 涉及零售业，工业，医疗 等众多领域，其应用程序及产品型号吸引了许多客户查看，收到了客户的*好评。通过这一次的展会，赢得了更多合作伙伴的加入，让我们共同期待巨天美好未来！

电子秤/称常见故障及维修方法

1 不归零(不回零，不称重)

a检查传感器输出信号值是否于标准内。(A/D的总放大码/使用内码范围/底码范围)

b未在标准内，请参考第十项目作补偿。

c如无法补偿请检查传感器是否不良。(请依照第八项作检测)

d请依照说明书指示，做重量校正。

2 称重量不准

a 观测内码值是否稳定，传感器各部位是否有摩擦现象，稳压电源是否稳定，运放电路是否正常，A/D电路的线路版是否有异物，反馈电阻/电容/滤波电容是否不良或漏电。

b检查传感器输出信号值是否于标准内。

c未在标准内，请参考第十项目作补偿。

d使用砝码测试秤盘四脚秤量是否平均。(如不平均，请参照第九项进行磨秤)

e请依照说明书指示，做重量校正。

3 无法开机

a请先确定非为保险丝、电源开关、电源线及电压切换开关的问题所造成。

b检查变压器有无AC110/220输入及AC18V输出。

c请将电池取下再以AC电源开机，以了解是否为电池电压不足所造成。(测量电池电压，要高于6V以上，低于时请充电，若低于5.5V，且充饱电不久就没电时请更换电池)。

4 显示不良

a将正常LCD接脚用手并联在维修秤LCD上，再开机观察正常的LCD上是否也有相同不b良情况，如没有的话就可断定为LCD不良。

b检查CPU接脚有无氧化、冷焊或短路现象。

C LCD之接脚与孔位是否有氧化、冷焊或短路现象。

d检查CPU与LCD之间线路有无断路。

5 按键不良

a请先更新K/B测试，如新K/B功能正常时，则可判定为K/B不良。

b测量K/B与CPU之间线路有无断路、冷焊。

c检查K/B脚座是否有接触不良现像。

d测量K/B与CPU回路上的二极体是否有短路、 断路。

6 无法秤到满载

a检查传感器输出信号值是否于标准内。

b未在标准内，请参考第 十项目作补偿。

c如无法补偿请检查传感器是否不良。(请依照第八项做检测)

d补偿后如有不稳或无法补偿，请更换传感器。

e检查内部有无线材或保护装置干涉。

f电池电压是否在6V以上。

g更换L/C测试是否为传感器不良造成。

7 电池无法蓄电

a请先确定非为保险丝、 电源开关、电源线及电压切换开关的问题所造成。

b检查变压器有无AC110/220输入及AC18V输出。

c将电池于机板接PIN取下，量 测机版充电电压是否为7.2V左右，如不足请检查电源相关回路。

d检查机版，变压器输入端插PIN附近之二极体是否正常。

e更换蓄电池。

8 传感器不良判别

a静态量法:使用三用电表之欧姆档，分别量测传感器之E+对S+、S-(或是E-对S+、S-也可)阻 值是否相同，一般而言误差在0.5Ω以上就需做补偿，如误差过大(2Ω以上)则建 议更换L/C。

b动态量法:将传感器接线正确的接回主机板，使用数位电表(四位半以上较佳)之DCV档上，量测S+对地与S-对地之电压是否相等(是*)，如不相等需做传感器补偿。

9 角耦差调整(单传感器)

a行重量校正。

b以满载的1/3砝码量测秤盘四角看其显示值。

c以锉刀磨1~4角中秤量值zui低的那边后按归零。(*次磨秤时，请以小力试磨的方式来测试其力道，以避免造成传感器损伤)

d重复2~3项动作，直到秤盘四 角以中心为基准误差在±1跳内，再做重量校正即可。

e如果秤盘四角值误差过大，而且经磨秤后还是过大的话，就表示此传感器已故障，或是磨秤方法错误。

f磨秤时需注意传感器规格，满载重量越轻，磨的力道也要越轻。

10 传感器补偿

a传感器输出信号过高请加一电阻器(50K~2.2MΩ依情况使用)在传感器的"E+S-"之间信号使值到正常范围(电阻值越低=传感器输出信号越低)。

b传感器输出信号过低或-ERR请加一电阻器(50k~2.2MΩ 依情况使用)在传感器的"E+~S+"之间使信号值到正常范围(电阻值越低=传感器输出信号越高)。
